為了保障空管雷達信號高安全可靠性，雷達數據一般采用多路冗余通道進行傳輸。

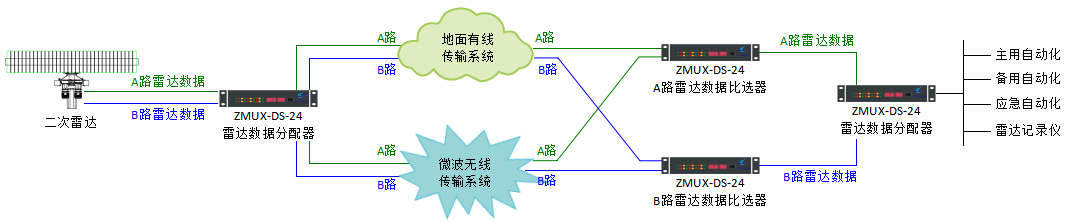

    如下圖所示，雷達端的A路與B路兩組雷達數據，通過雷達數據分配器，將兩組雷達數據一分為二(一路雷達數據分配成二路)，再借助地面有線鏈路與空中無線微波鏈路的兩套路由進行傳輸。本場端通過雷達數據比選器，優選其中一路雷達數據送往自動化系統。

    廣州銀訊公司自主研發及生產的ZMUX-DS-24設備，是一款大容量、高速率的有源雷達數據分配器，設備還具有雷達數據比選功能，支持分配與比選功能混合搭配使用。

    當選用分配功能時，支持一路雷達數據共享（復制）為多路，最大可提供24路雷達接口任意分配。

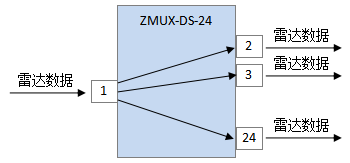

    雷達信號分配應用舉例說明，本應用配置：將1端口接收到的雷達數據，分配（共享）到2-24端口輸出，如下圖所示。

    當選用比選功能時，對接收的兩路或多路雷達數據在設定的時間內進行質量評估，優選其中一路質量最高的雷達數據進行輸出，最大可提供24路雷達接口任意比選。

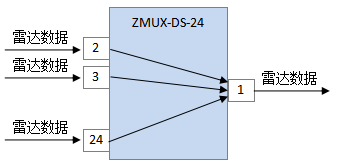

    雷達信號比選應用舉例說明，本應用配置：對2-24端口接收到的雷達數據，優選其中一路質量最高的轉發到端口1輸出。

    ZMUX-DS-24設備功能特點

    1）24路通道獨立性：每路雷達接口可設置為主通道（輸入）或子通道（輸出）模式。

    2）接口速率可任意設置：支持64K、38.4K、19.2K、9.6K等速率。

    3）接口時鐘可任意設置：可設置內時鐘或外時鐘。

    4）輸入與輸出獨立性：輸入與輸出接口可任意設置不同速率及時鐘，例如：輸入接口為64K速率、外時鐘，輸出接口為38.4K速率、內時鐘。

    5）接口靈活啟用與關閉：提供24個按鍵開關，可獨立開啟或關閉對應的雷達接口，還可通過網管軟件禁用或啟用任意雷達接口。

    6）分配功能組合靈活、多樣：24路雷達接口可任意分配，例如：1組1分23，或2組1分11，或3組1分7等組合。

    7）比選功能組合靈活、多樣：24路雷達接口可任意比選，例如：3組7選1，或2組11選1，或1組23選1等組合。

    8）分配與比選功能同時使用：24路雷達接口可任意選用分配或比選功能，例如：1~5端口選用分配功能，將1路雷達數據分配（共享）成4路；6~10端口選用比選功能，對接收的4路雷達數據進行質量評估，優選一路質量最高進行輸出。

    9）完善指示燈功能：可通過指示燈確認每路雷達接口工作為輸入或輸出模式，數據通信狀態。

    10）雙電源1+1備份：可選雙交流，或雙直流，或一交與一直流。

    11）網管監控功能：通過高效簡潔的網管系統配置及實時監測設備運行狀態、雷達接口狀態、電源狀態，查詢告警信息及日志打印。

    12）支持遠程診斷及固件升級功能。
